产品详细
  • 详细介绍

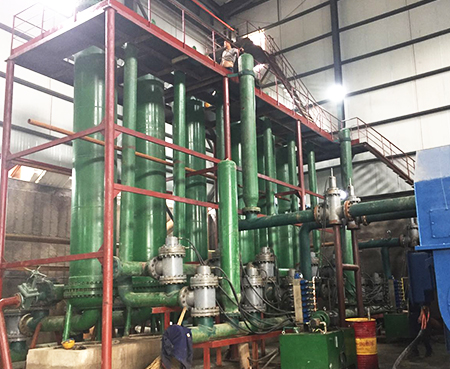

【产品名称】水隔膜泵

【产品简介】

水隔膜泵是一种主要应用在化工矿山、电厂、铝厂等行业的铝土矿、磷石膏的输送过程中所使用的。它的动力源主要可分为离心清水泵、清水侧以及隔离罐供高压清水。主要的操作设备是由微机控制的液压站运作,在排浆过程中连续进行以及派浆管路的稳定,在高压水压力的作用下,通过排浆阀排除管道。

【产品优势】

在水隔膜泵中不含有混浆和水耗,从而使得橡胶隔膜把浆体以及清水隔离在膜外两侧。可以代替多级泵站,运行人员少,事故点少,方便管理。由于没有清水损耗,所以设备效率高,节约电能、运行费用低。由于没有混浆现象,所以清水泵、清水阀寿命长,备件少,减少运行费用。通过系统的自动采集数据以及分析的功能,使其在运行过程中可以实现整体智能化以及全自动化,并且应用在运行、调整等各个方面。

【改进方面】

作为一种新颖的机械运输设备,也有着出色的自吸能力,有自吸需求的用户完全可以将隔膜泵作为自吸泵来使用。事实上,气动隔膜泵设计工艺先进,结构独特,有着众多优点,在使用时质量可靠,坚固耐用,运行时低音低振,还有着工作精细的特点,其全面的性能使该泵可以替代自吸泵、潜水泵、屏蔽泵、泥浆泵等机械设备。

技术指标

流        量: 16~600 m3/h

压        力: 1.6~6.4 Mpa

浆体重量浓度: < 70%

输送物料粒径: ≤ 5mm

喂 料  高 度: ≥ 6~18m

泵 组  效 率: 0.75~0.9

适用范围

黑色、有色、黄金、化工矿山的精尾矿输送及井下充填、排泥。

电厂、铝厂、煤炭、磷矿等行业的水灰、铝土矿、赤泥、水煤浆、磷石膏的输送。

污水处理厂污泥的输送。

江河、湖泊、池塘的清淤。

水隔离泵原理图

1、排浆管路    9、矿   浆

2、止 回 阀    10、清  水

3、隔 离 罐    11、进水管路

4、隔   膜    12、回水管路

5、清 水 阀    13、调 节 阀

6、供浆管路    14、清 水 泵

7、供 浆 箱    15、闸   阀

8、稳 压 罐    16、清 水 池

工作原理

水隔膜泵动力源一般为多级离心清水泵,清水侧由六台清水阀控制三个隔离罐供高压清水和回水。该清水阀由微机控制的液压站控制运作。浆侧由六个止回阀构成,其动作与清水阀协同开关,完成隔离罐的供、排浆。三个隔离罐进浆、排浆过程交替进行,从而保证设备的供浆、排浆过程连续进行及排浆管路的稳定。水隔膜泵是在圆柱形隔离罐中放置一胶囊即橡胶隔膜。由于橡胶隔膜把浆体和清水彻底隔离在膜两侧。因此不存在混浆和水耗的问题。

水隔膜泵喂料箱高度根据泵的排量不同为6~18米。浆体通过进浆止回阀进入隔离罐的隔膜内。当高压清水通过清水泵进入清水阀,再进入隔离罐的隔膜外部,此时在高压水压力的作用下,隔膜内的浆体通过排浆阀排出外管路。

水隔膜泵是高度智能化、自动化的设备。通过各种检测系统、数据采集系统、微机处理系统和控制系统,使其运行、调整、故障处理等全部实现智能化和自动化。

水隔膜泵系列表

流量(m3/h)

压力(Mpa)

电机功率(KW)

配套清水泵型号

12

1.6

22

D12-50x4

2.5

30

D12-50x5

4.0

45

D12-50x8

6.4

75

D12-50x12

25

1.6

22

D25-50x3

2.5

37

D25-50x5

4.0

75

D25-50x8

6.4

90

D25-50x9

50

1.6

45

D46-50x4

2.5

55

D46-50x5

4.0

90

D46-50x8

6.4

132

D46-50x12

85

1.6

75

D85-45x4

2.5

110

D85-45x6

4.0

160

D85-45x9

6.4

250

D85-67x9

150

1.6

132

D150-100x2

2.5

200

D150-100x3

4.0

280

D150-100x4

6.4

500

D150-100x7

280

1.6

280

D300-65x3

2.5

450

D300-65x5

4.0

630

D300-65x7

6.4

800

D300-65x9

360

1.6

315

D360-40x5

2.5

450

D360-40x7

4.0

630

D360-40x10

450

1.6

355

D450-60x3

2.5

500

D450-60x4

4.0

800

D450-60x7

500

1.6

355

D500-57x3

2.5

630

D500-57x5

4.0

800

D500-57x7

600

1.6

450

D600-65x3

2.5

630

D600-65x4

4.0

900

D600-65x6

设备性能及优点

不存在混浆和水耗。水隔膜泵是在圆柱形隔离罐中放置一橡胶隔膜,由于橡胶隔膜把浆体和清水彻底隔离在膜两侧。因此不存在混浆和水耗的问题。

自动化程度高,通过各种检测系统、数据采集系统、微机处理系统和控制系统,使其运行、调整、故障处理全部实现智能化和自动化。操作简单、运行可靠。

扬程大,流量大、范围宽,能够满足不同的流量要求。

一级泵代替多级泵站,运行人员少,事故点少,方便管理。

由于没有清水损耗,所以设备效率高,节约电能、运行费用低。 由于没有混浆现象,所以清水泵、清水阀寿命长,备件少,减少运行费用
