产品详细
  • 详细介绍

【产品名称】

工业柱塞泵

【内容简介】

工业柱塞泵的应用领域与它的名称有着不可分割的关系,它主要是由动力端以及液力端两部分所组成的。为了保证客户可以根据不同的使用需求而选择设备,在研发阶段特此设计出了多种具备不同功能性以及适合各个领域的泵体,列如:单柱塞泵、卧式柱塞泵和轴向式多种类型。

【产品优势】

工业柱塞泵的往复运动总行程主要是由凸轮所运行的升程所决定的,而转动柱塞则改变了供油的终止时刻。在喷油泵的凸轮以及柱塞弹簧的作用下迫使柱塞做出往复运动,在弹簧的作用下,柱塞又下行。此时便开始了下一个循环。从而实现了实际的工作效果。当液体压缩后另外一个单向阀被打开时,这种特殊的工作方式连续运动也就形成了连续供油的效果。

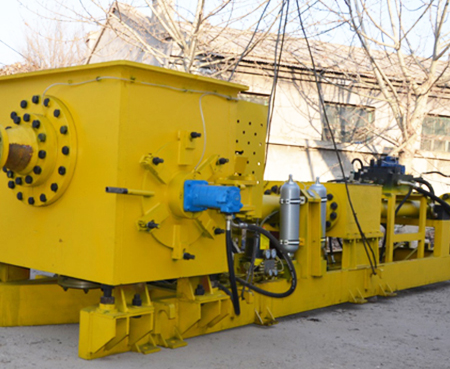

工业柱塞泵

工业柱塞泵是一种适用于矿山的工业泵,固定于井上地面工作,将膏状物料通过输送管道泵送至井下进行充填作业,也叫充填工业泵。

技术参数

流量20~150m3/h
压力2~12MPa
浆体重量浓度<5mm<72%
输送物料粒径<5mm
泵组效率0.75~0.85

适用范围

1.泵送膏状物料的坍落度在20cm~28cm范围内,最大骨料粒径为20mm,最大膏体浓度75%。

2.金属矿、非金属矿井下采空区尾矿膏体充填,可使用全尾砂,料浆不脱水离析、充填体凝固后强度高,水泥耗量小。

3.矿山尾矿膏体、煤矸石膏体以及其它物料膏体的输送。

4.冶金、石油化工行业的污水处理,长距离输送精细尾矿和固体废物处理等。

5.也适用于各种金属、非金属、化工矿山的尾矿浆体输送。

泵送工作原理

泵送结构由双油缸、双料缸构成。油缸内有油活塞,料缸内有料活塞,油活塞与料活塞通过同一根活塞杆连接,油缸与料缸通过水箱同心连接并固定。两油缸做成串联油路,一个油活塞前进的同时,另一个油活塞同步后退,交替动作。料活塞与油活塞同步动作,实现推料及吸料动作。如此交替往复运动,实现物料膏体的双缸泵送。

料缸出口与输送管路的切换,采用S管轴摆动的方式,S管一端与输送管路连接。料缸吸料时,料缸口与料箱相通,料缸推料时,料缸口与S管口相通,从而与输送管路相通。由于料缸不间断的交替完成各自的推料、吸料行程,料箱内的物料源源不断地通过S管被输送到输送管道中,完成泵送作业。

技术特点

1.输出压力高、可输送物料骨料粒径大,效率高,泵送频率低,工作运行平稳。

2.自动化程度高:采用液压与电气联合控制,手动、自动两种模式,具有监控、保护、支持中央集成控制等功能。

3.液压系统抗干扰程度高:动力系统、控制系统、搅拌系统有各自的动力源,压力稳定,各系统压力无相互干扰。

4.完全国产化:液压泵、动力元件及控制元件均为国内知名品牌产品,质量可靠,维修方便。

5.方便维护:整体硬质合金的眼镜板、耐磨头,寿命长;可拆式S管方便维修和更换,节省用户使用成本。

6.自动润滑:配置液动同步自动润滑系统。

型号

额定

压力(MPa

额定

流量(m3/h

总功率(kw

额定电压(V


型号

额定

压力(MPa

额定

排量(m3/h

总功率(kw

额定电压(V

GTB20/2.5

2.5

21

70

380


GTB20/4

4

21

70

380

GTB30/2.5

30

90

380


GTB30/4

30

90

380

GTB40/2.5

40

130

380


GTB40/4

40

130

380

GTB70/2.5

70

180

380


GTB70/4

70

180

380

GTB80/2.5

80

215

380


GTB80/4

80

215

380

GTB100/2.5

100

250

380


GTB100/4

100

250

380

GTB120/2.5

125

325

380


GTB120/4

125

325

380

GTB150/2.5

150

360

380


GTB150/4

150

360

380

GTB20/6

6

20

90

380


GTB20/8

8

20

128

380

GTB30/6

28

130

380


GTB30/8

28

158

380

GTB40/6

42

180

380


GTB40/8

42

220

380

GTB60/6

65

280

380


GTB60/8

65

360

380

GTB80/6

80

305

380


GTB80/8

80

380

380

GTB100/6

100

375

380


GTB100/8

100

450

380

GTB120/6

120

465

380


GTB20/10

20

140

380

GTB150/6

150

600

380


GTB30/10

34

220

380

GTB22/12

12

22

200

380


GTB40/10

10

42

260

380

GTB35/12

35

250

380


GTB60/10

65

395

380






GTB70/10

70

412

380

备注:1.配置参数以订货为标准。2.用户提出流量、压力参数要求,可另行设计。
