【产品名称】

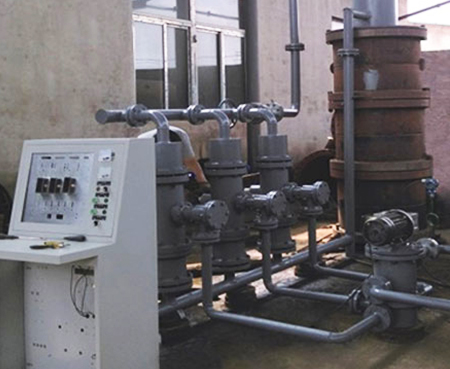

双软管隔膜泵
【内容简介】
双软管隔膜泵主要是由多种膜室、驱动液以及动力源组成的一种设备,在排浆过程中,将输送的浆体靠静压进入内隔膜中。驱动液分配阀按设计要求将高压驱动液充入外隔膜与膜室间的腔中,从而将内隔膜的浆体通过气压的方式输送至管道中,再流入指定位置。
【产品优势】
由于双软管隔膜泵的运动部件和浆体通过隔膜的方式分隔,使其设备磨损程度相比其他泵体在使用过程中会相比较小,连续运转时间较长,并降低了整体的维修率以及维修费用。在使用过程中具备了完善的自动化控制系统,使其操作程度极为简便,并配备了缜密的监测系统,实时显示设备的运行状态。采用微机自动化控制,对膜位、流量、压力实时监控。可根据流量不同,可选择工作缸数。
型号说明
技术指标
? 流 量: 25~500 m3/h
? 压 力: 1.5~6.4 Mpa
? 浆体重量浓度: < 70%
? 输送物料粒径: ≤ 3mm
? 泵 组 效 率 : >85%
适用范围
?用于输送含有固体颗粒或腐蚀性的浆体。
?矿山精矿矿浆、尾矿矿浆;
?电厂水灰浆;
?铝厂铝土矿浆;
?煤炭行业水煤浆;
?煤化工行业;
?炉窑喷料。
工作原理
双软管隔膜泵由三个或六个膜室、驱动液分配阀及动力源组成。
在膜室内安装双层隔膜,双层隔膜间充入不可压缩液体。排浆时,输送浆体靠静压进入内隔膜中。此时,外隔膜与膜室中间的驱动液回到循环驱动液池中。排浆时,驱动液分配阀按设计要求将高压驱动液充入外隔膜与膜室间的腔中,从而高压驱动液挤压内外隔膜,将内隔膜内的浆体压入输送管道,输送至指定地点。
驱动液分配阀,是我公司的专利产品,具有使用寿命长,易维护等优点。
动力源一般采用多级离心清水泵。
驱动液可采用清水,乳化液等。
隔膜具有机械、电气多重保护,使隔膜处于永不拉伸状态提高膜的使用寿命。
整机采用微机自动化控制,对膜位、流量、压力实时监控。
该产品是多缸单作用泵,根据流量不同,可选择工作缸数。
双软管隔膜泵系列表
流量m3/h | 压力Mpa | 电机功率KW | 效率% | 流量m3/h | 压力Mpa | 电机功率KW | 效率% |
25 | 1.6 | 30 | ≥85 | 280 | 1.6 | 220 | ≥85 |
2.5 | 37 | 2.5 | 315 | ||||
4 | 75 | 4 | 500 | ||||
6.4 | 110 | 6.4 | 850 | ||||
50 | 1.6 | 40 | 360 | 1.6 | 250 | ||
2.5 | 75 | 2.5 | 400 | ||||
4 | 110 | 4 | 630 | ||||
6.4 | 160 | 6.4 | 1000 | ||||
85 | 1.6 | 75 | 450 | 1.6 | 400 | ||
2.5 | 100 | 2.5 | 500 | ||||
4 | 150 | 4 | 630 | ||||
6.4 | 280 | 6.4 | 1000 | ||||
150 | 1.6 | 132 | 600 | 1.6 | 630 | ||
2.5 | 180 | 2.5 | 800 | ||||
4 | 280 | 4 | 1000 | ||||
6.4 | 450 | 6.4 | 1800 |
设备性能及优点
? 本品为大流量高扬程输送设备。
? 由于运动部件与浆体通过隔膜隔开,所以磨损小,连续运转时间长,降低维修率和维修费用。
? 耐腐蚀,耐高温。
? 具有完善自动控制系统,操作简单方便。
? 缜密的监测系统,实时显示设备的运行状态。
? 本产品采用组合式清水阀。运动部件少,便于维修。
